電池保護板的過流保護測試方案



電池保護板，顧名思義鋰電池保護板主要是針對可充電（一般指鋰電池）起保護作用的集成電路板。

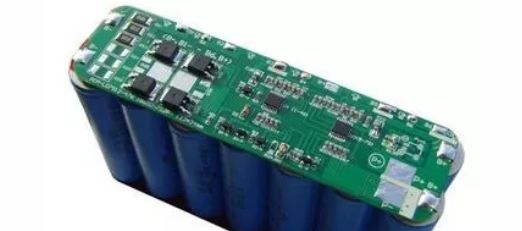

電池保護板，顧名思義鋰電池保護板主要是針對可充電（一般指鋰電池）起保護作用的集成電路板。鋰電池（可充型）之所以需要保護，是由它本身特性決定的。由于鋰電池本身的材料決定了它不能被過充、過放、過流、短路及超高溫充放電，因此鋰電池鋰電組件總會跟著一塊帶采樣電阻的保護板和一片電流保險器出現，如圖1所示。

保護板過流保護控制原理

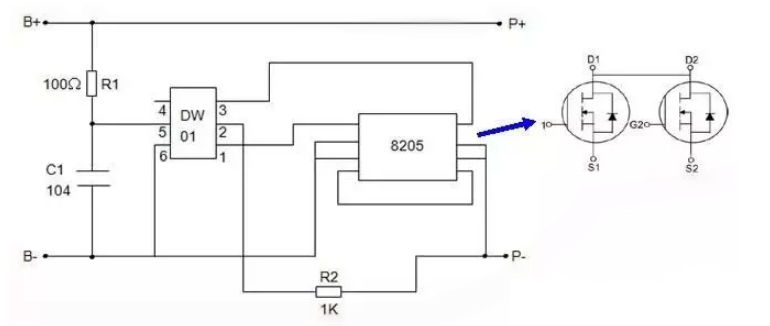

如圖2所示一種鋰電池保護板的典型電路，該電路接于電芯及負載之間，在電池對外放電的過程中，保護板MOS管（8205）內的兩個電子開關等效于兩個電阻很小的電阻，并稱為導通內阻，加在G極上的電壓直接控制每個開關管的導通電阻的大小，當G極電壓大于1V時，開關管的導通內阻很?。◣资翚W），相當于開關閉合，當G極電壓小于0.7V以下時，開關管的導通內阻很大（幾兆歐），相當于開關斷開。MOS管的導通內阻與放電電流產生的電壓隨負載電流增大而必然增大，當該電壓上升到0.2V時，便認為負載電流到達了極限值，于是停止保護IC（DW01）第1腳的輸出電壓，使第1腳電壓變?yōu)?/span>0V、MOS管內的放電控制管關閉，切斷電芯的放電回路，將關斷放電控制管，實現過電流保護。

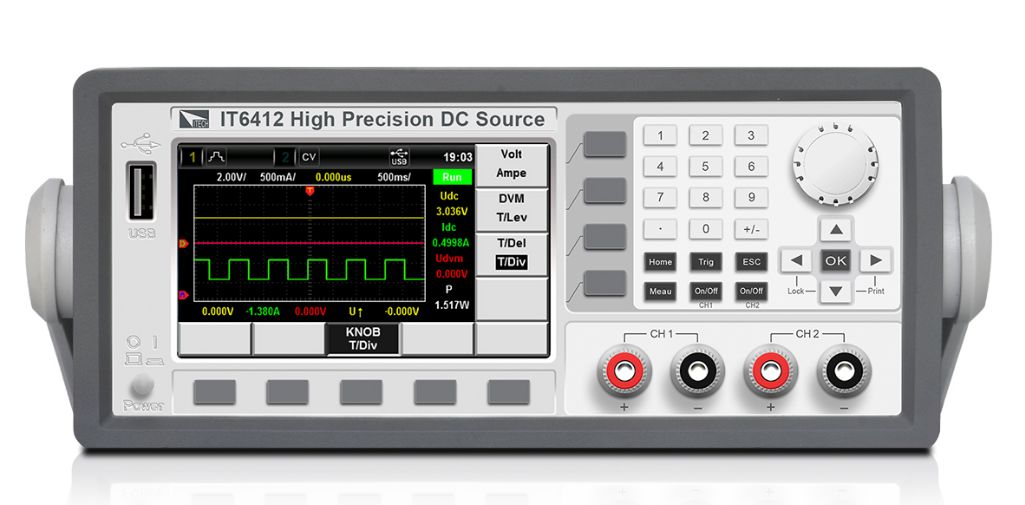

IT6412直流電源

下面主要介紹針對電池保護板過流保護測試的解決方案：

選用艾德克斯IT6412雙極性、高性能、雙通道直流電源，CH1作為源模擬電芯放電，CH2作為載模擬負載過流，用一臺1/2 2U的設備就能實現待測物的過流保護測試，示意圖如下圖3所示。



測試過程

一、將待測物電池保護板串在電源通道-負載通道回路中；

二、設定通道一CV輸出，電壓設定值即為電池電壓；

三、設定通道二恒流拉載過流值，模擬負載過流情況，測試待測物的保護特性。





艾德克斯IT6400系列電源因其獨特的雙極性設計，具備電池充電、電池放電、電池模擬等一系列強大的電池測試功能，同時超快的動態響應時間、超高的電流解析度，能為便攜式電池供電產品測試、移動電源測試及電池測試等提供高精度高可靠性的測試方案。一臺儀器可實現多種用途，精簡測試設備，優化測試流程。
